Illustrazioni tecniche
Le illustrazioni e animazioni tecniche
Il processo di creazione, aggiornamento delle illustrazioni e animazioni tecniche, può essere da noi realizzato con alta qualità, grazie a PTC Abortext IsoDraw che permette di elaborare illustrazioni professionali, collegate ai dati CAD.
Con le matematiche e i file CAD 3D e 2D originali è possibile creare illustrazioni e animazioni tecniche, per la documentazione che accompagna e che vive con il vostro prodotto. Possiamo fornire:
- procedure di assemblaggio e disassemblaggio;
- cataloghi di parti;
- manuali operatore e libretti di manutenzione;
- manuali officina e di assistenza tecnica;
- documenti per corsi di istruzione.
Inoltre con gli strumenti a nostra disposizione, possiamo offrire la possibilità di mantenere un collegamento associativo in tempo reale con le matematiche e i file CAD. Tale sistema semplifica l'aggiornamento delle illustrazioni e delle animazioni anche quando, durante il ciclo vita del prodotto, sono necessarie delle modifiche.
Illustrazioni ricavate da fotografie, mediante la tecnica della lucidatura al tratto
 |

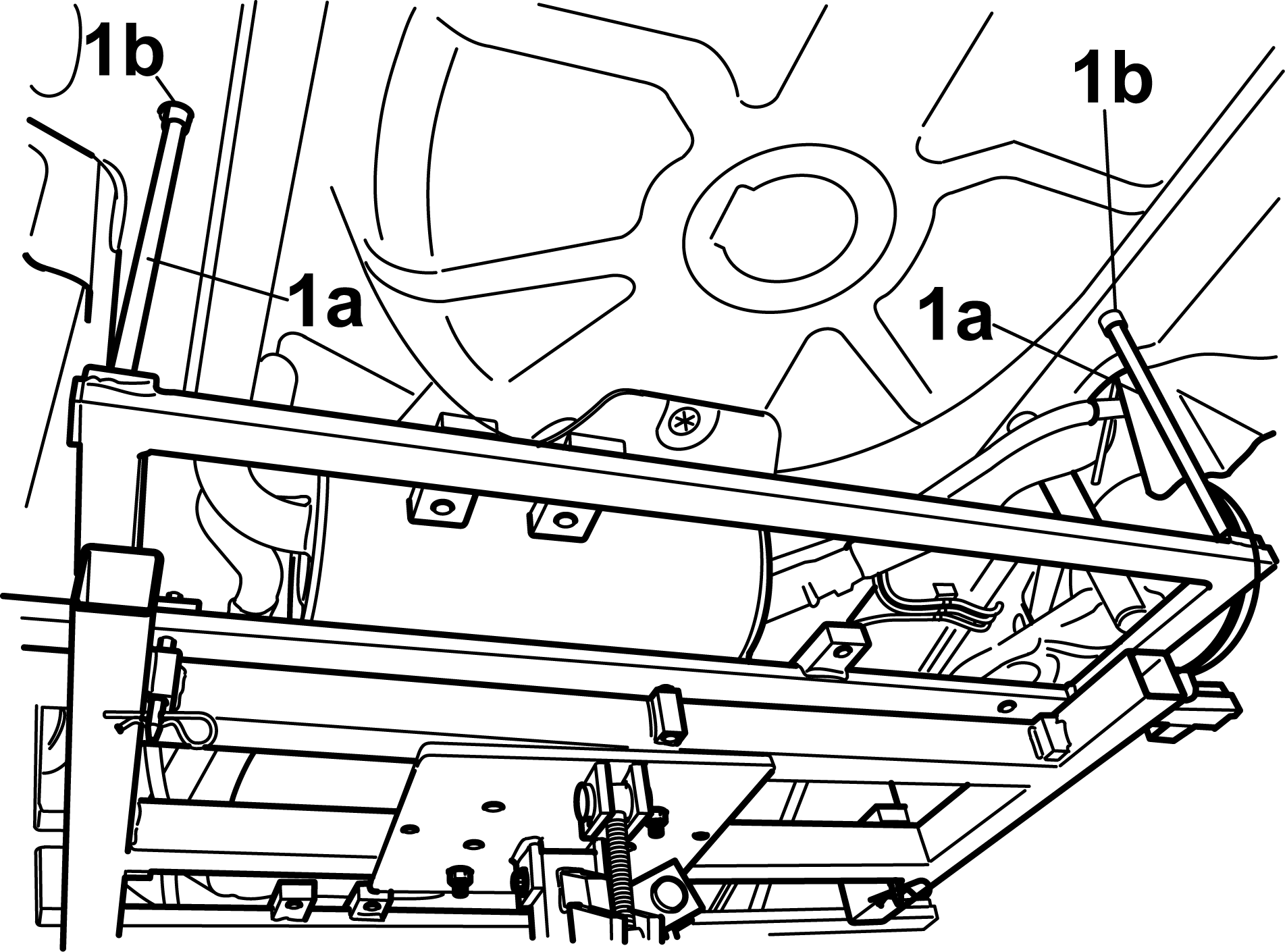

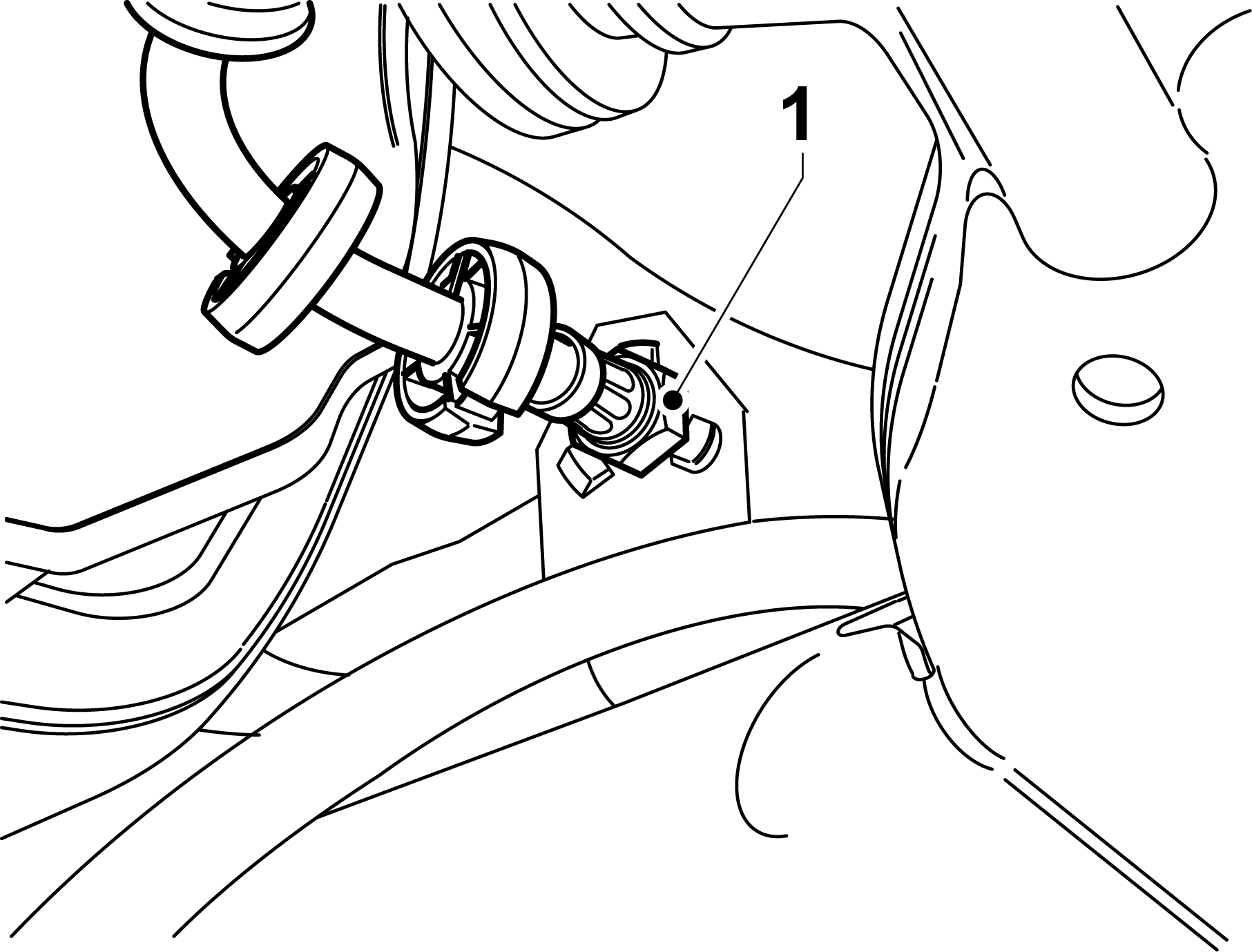

Localizzazione di un sensore. |
|---|---|
 |

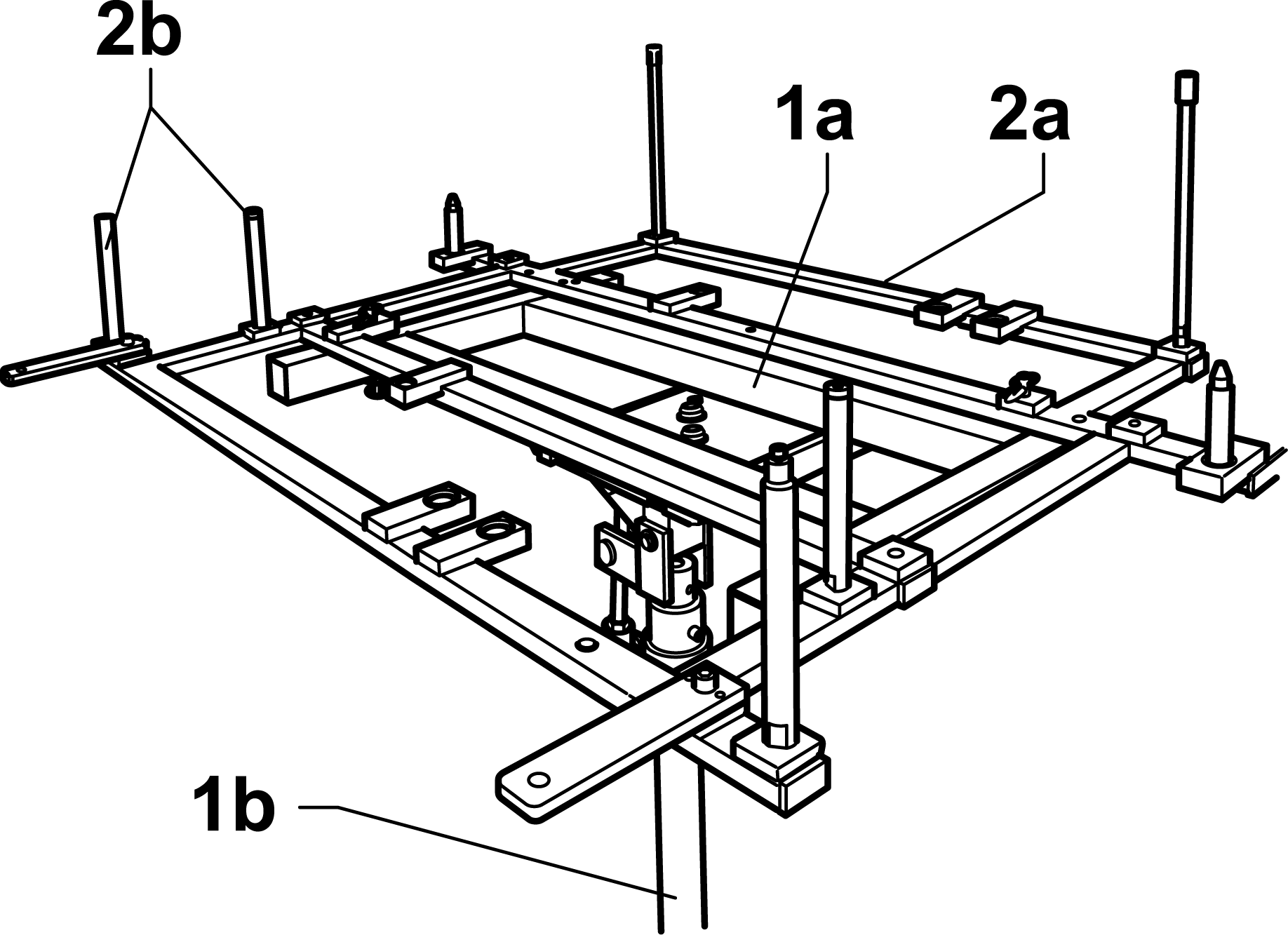

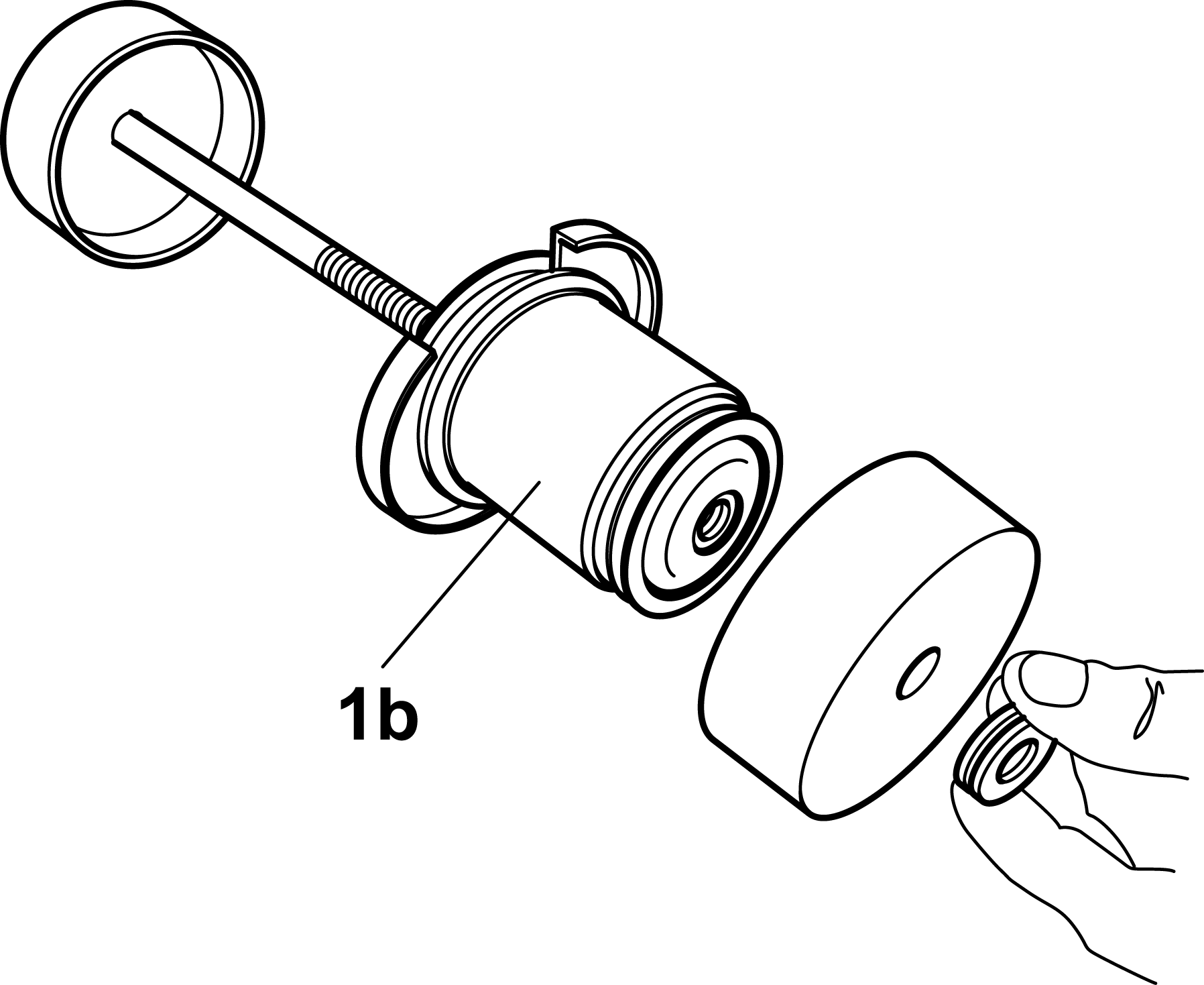

Attrezzatura di officina, per il disassemblaggio e assemblaggio di particolari meccanici. |
 |

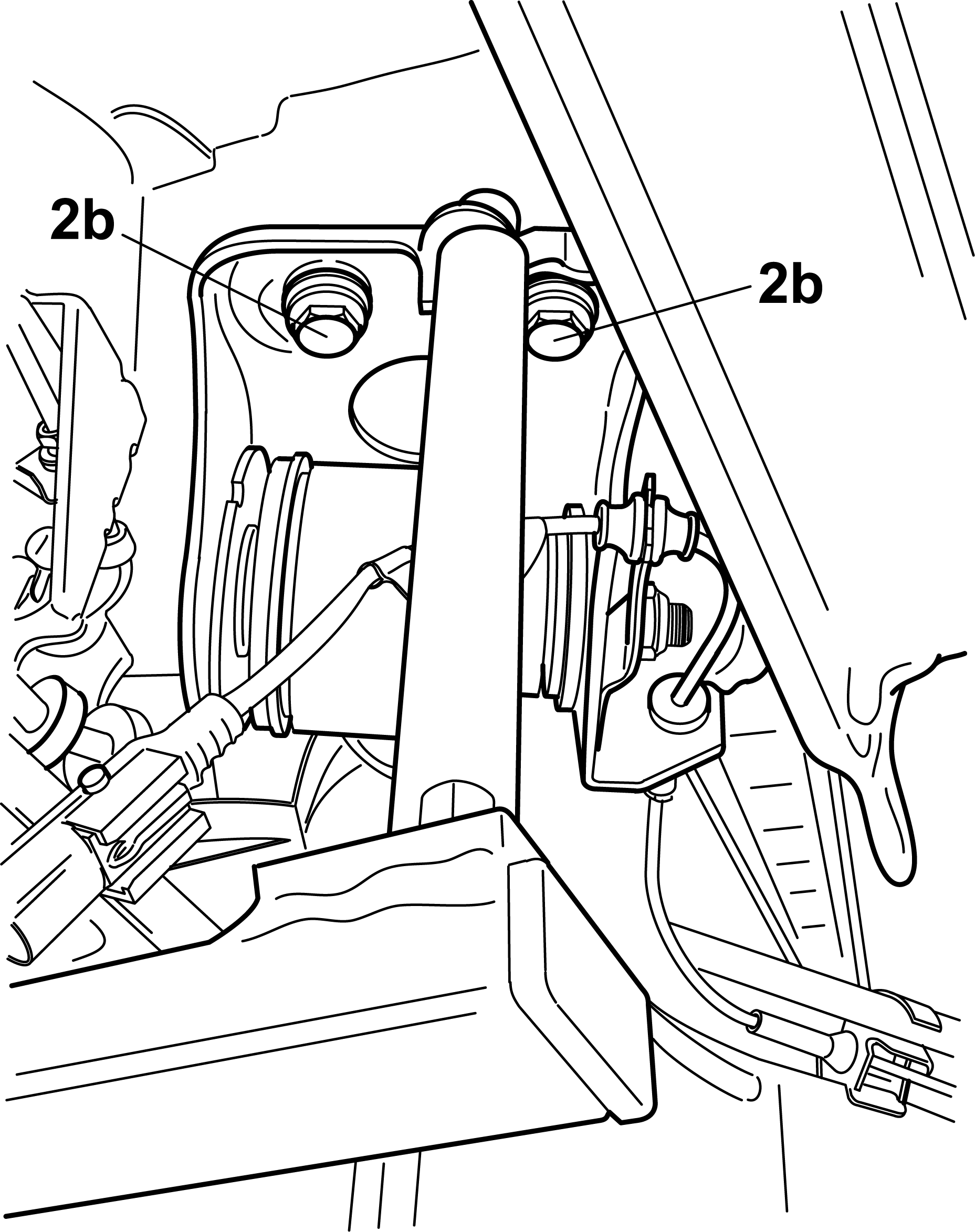

Posizionamento dell'attrezzatura. Maggiori dettagli per la lucidatura degli spigoli e dei bordi. |
 |

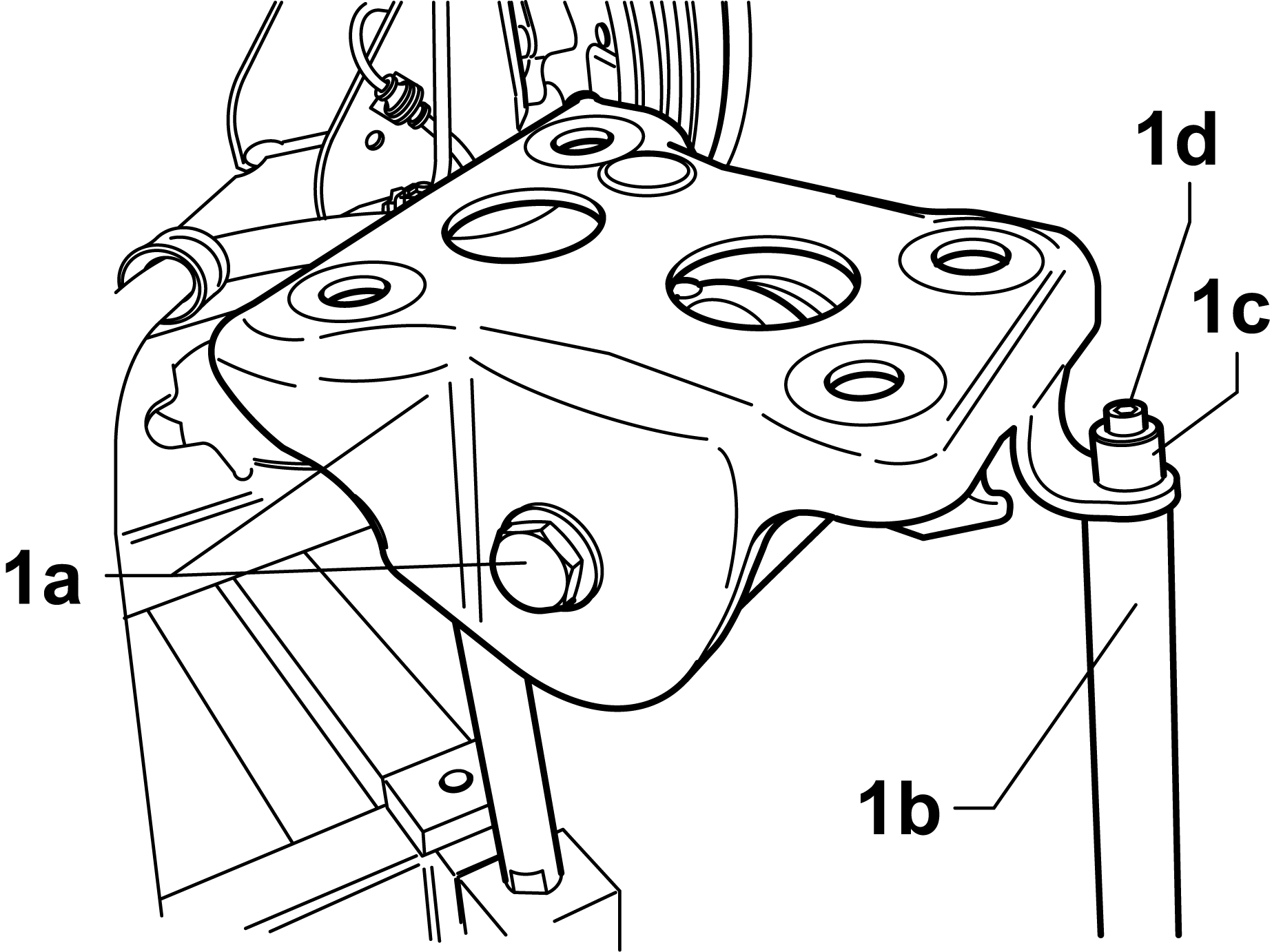

Ulteriore dettaglio nel posizionamento dell'attrezzatura di officina. |
 |
Dettaglio nel posizionamento dell'attrezzatura di cui ai punti precedenti. |
 |

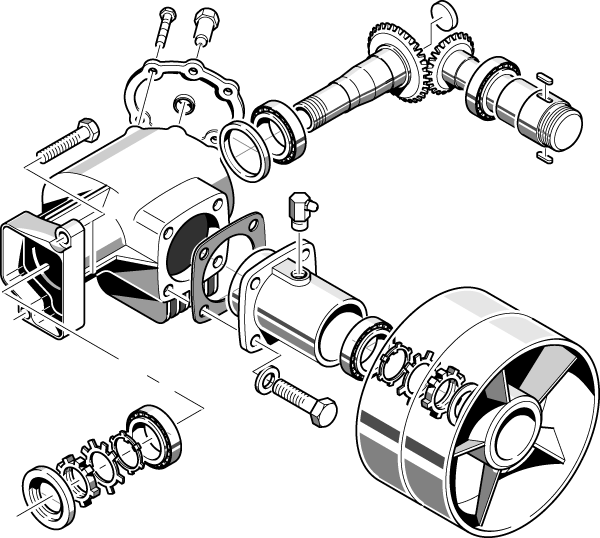

Esploso della parte con dettaglio. |
 |

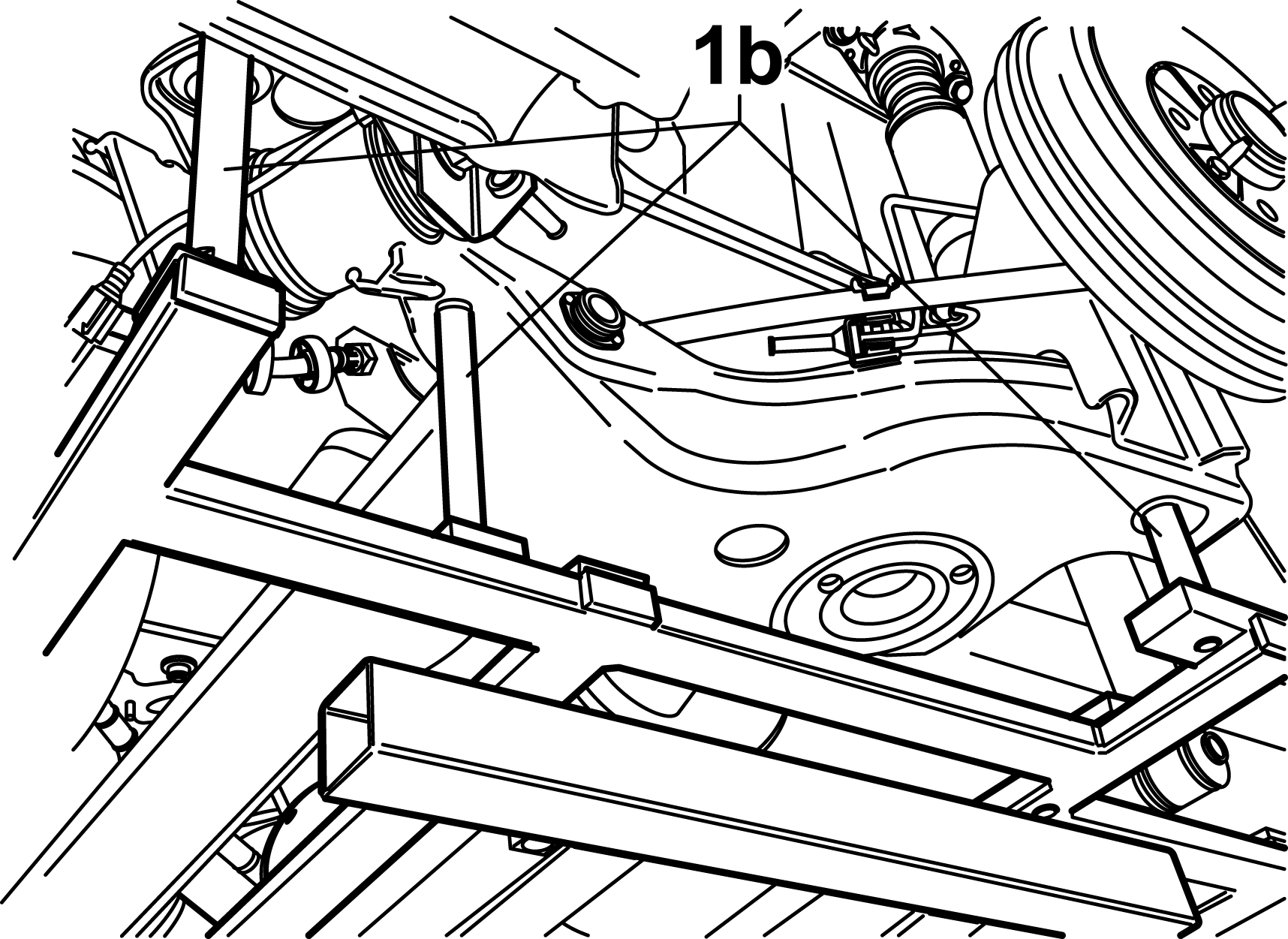

Attrezzatura di officina riposizionata per il riassemblaggio dei particolari meccanici. Ulteriori dettagli per la lucidatura degli spigoli e dei bordi. |
